貼片電容耐壓值和電壓怎么看?

作者：Nippon Chemi-Con    發布時間：2022-08-23 19:33:55  訪問量：6770  來源：ncc黑金剛電容

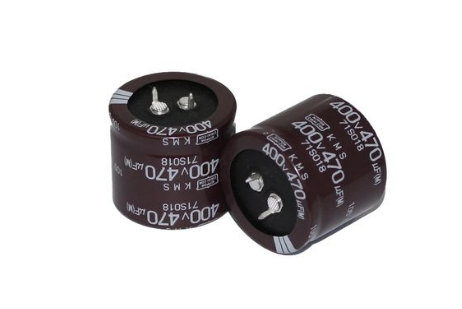

　　ncc

　　耐壓值：指的是電氣方面，能承受的最大電壓，即一個電氣或者電子元件能正常工作的最大承受電壓，超過這個值元件就不能正常工作，比如上面說的電容，一旦超過其耐壓值就會被擊穿，不能正常工作。

　　額定電壓：指的是產品標準的工作電壓。在此電壓以下，該104電容可以持續正常工作。

　　不論是貼片電容(MLCC)還是瓷片電容，因為市場需求不同，工廠都會生產不同的耐電壓產品，耐電壓和額定電壓有對應關系(不過各品牌的對應關系系數可能不同)。以風華貼片電容為例：

　　1、常規貼片電容的可選額定電壓包括4V、6.3、10V、16V 、25V、50V，對應的耐電壓范圍是額定電壓的3倍即12V~150V。

　　2、中壓貼片電容：額定電壓和耐電壓的對應關系：

　　50V~1000V：耐壓≤額定電壓×1.5

　　1KV以上：耐壓≤額定電壓×1.2

　　根據風華貼片電容測試條件，以上耐壓值的測試時間是5秒鐘。

　　貼片電容普通系列耐壓：6.3V,10V,16V,25V,35V,50V。

　　貼片電容高壓系列耐壓：100V,160V,200V,250V,400V,500V,630V,1KV,2KV。

　　另外，貼片電容的耐壓及額定電壓和容量規格有很大的聯系，因為容值和耐壓往往是相互關聯的。下面，平尚科技就來列舉下0603尺寸貼片電容常用容值規格下的額定電壓和耐壓。

　　1pF～10nF的精密容值規格，其額定電壓默認是50V

　　100nF容值規格的0603尺寸貼片電容常規額定電壓有50V和25V，而耐壓值最高只能做到100V

　　1uF的容值規格常規的額定電壓是10V和25V，最高耐壓值只能做到50V

　　2.2uF和4.7uF的0603尺寸貼片電容，常規的額定電壓是10V，最大耐壓值只能做到25V

　　10uF的容值規格常規額定電壓是6.3V和10V，最高耐壓只能做到16V

　　22uF和47uF的大容值規格的0603尺寸貼片電容，其耐壓值只能達到6.3V，所以一般額定電壓也是6.3V
